Visualizar el grafo

A veces vale más ver el grafo que leer estadísticas sobre él. grail viz genera un HTML interactivo con todas las entidades y relaciones, coloreado por comunidad.

Generar la visualización

grail viz ./mi-kb --open-browser

Esto:

1. Lee final_entities.parquet, final_relationships.parquet, y final_nodes.parquet.
2. Corre un layout force-directed (vis.js).
3. Escribe mi-kb/graph.html.
4. Abre el HTML en tu browser.

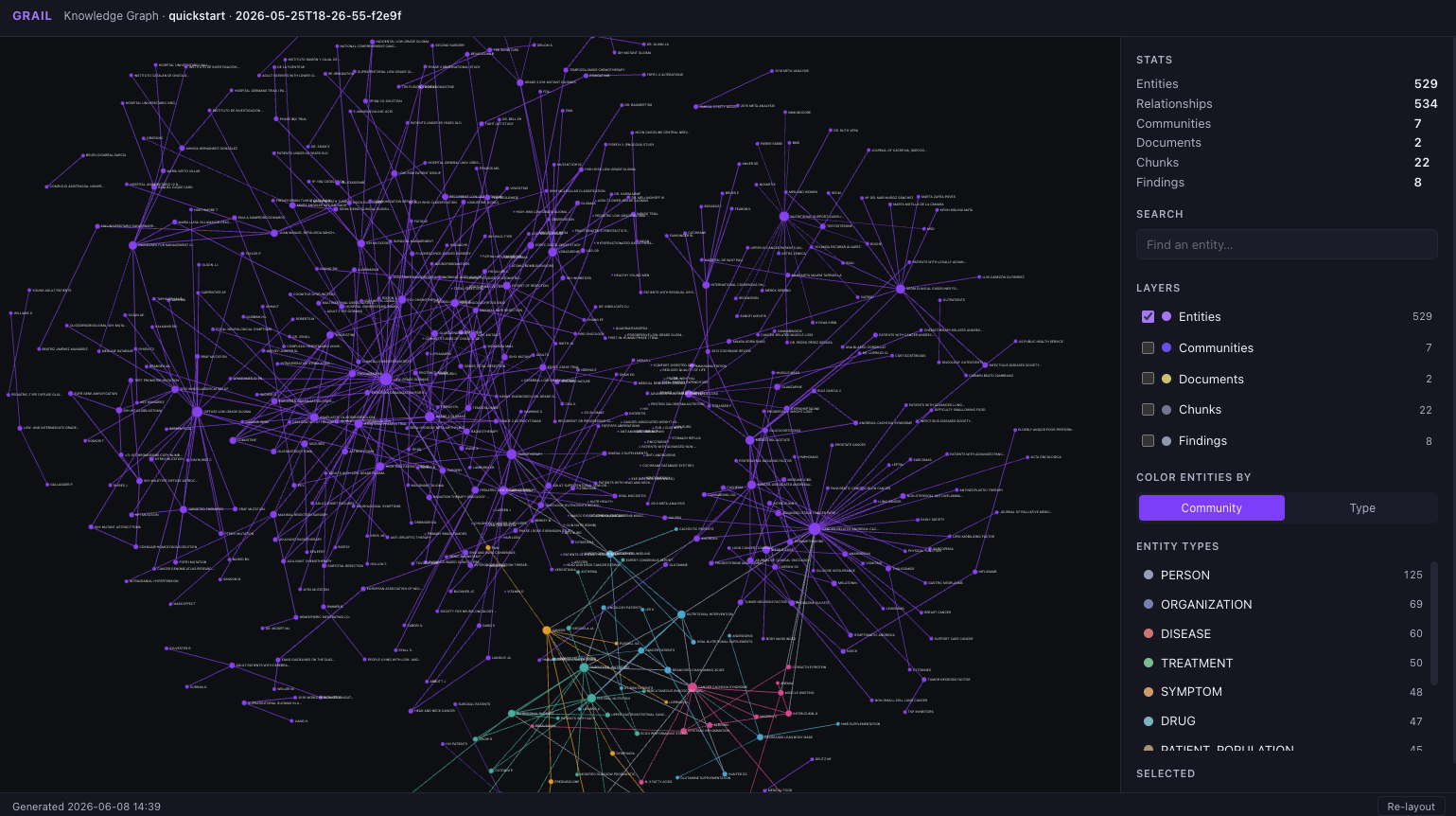

Qué ves

• Nodos = entidades. Tamaño proporcional al degree (más conexiones = más grande).
• Colores = comunidades. Entidades de la misma comunidad comparten color.
• Aristas = relaciones. Grosor proporcional al weight.
• Hover sobre un nodo = popup con descripción, type, document_ids.

Personalizar el layout

grail viz ./mi-kb \
  --output mi-graph.html \
  --layout-seed 42 \
  --layout-iterations 1000

Flag	Default	Efecto
--output FILE.html	<project>/graph.html	Path del HTML de salida
--layout-seed N	random	Semilla para reproducibilidad
--layout-iterations N	500	Iteraciones del force-directed

Más iteraciones = mejor convergencia pero más lento.

Casos de uso

1. Entender la estructura de tu corpus

Una mirada al grafo te dice cosas que las estadísticas esconden:

• ¿Hay clústeres claros? Si todo es una bola amorfa, tu corpus es muy uniforme o la extracción no separó bien temas.
• ¿Hay "puentes"? Entidades que conectan dos comunidades grandes son típicamente conceptos transversales.
• ¿Hay islas? Nodos sin conexiones suelen ser extracciones falsas que conviene limpiar.

2. Debug de retrieval

Cuando local o cascade no encuentran la entidad correcta, abre la viz, busca la entidad esperada, y mira:

• ¿Existe? Si no, la extracción la perdió → revisa tu corpus, ajusta entity_types.
• ¿Está aislada? Si no tiene aristas, no aparecerá en queries que dependan del grafo → considera agregar más contexto al corpus.

3. Presentar el proyecto

El HTML es un single-file portable. Funciona offline. Útil para presentar el estado del corpus a stakeholders.

Exportar a Neo4j

Si necesitas algo más serio que vis.js (queries Cypher, dashboards, análisis):

grail export-neo4j ./mi-kb \
  --uri bolt://localhost:7687 \
  --username neo4j \
  --password tu-password \
  --clear

Ver grail export-neo4j --help para opciones de batching y APOC.

Visualización en código (avanzado)

Si quieres una visualización custom, los datos están en parquet:

import pandas as pd
import networkx as nx

entities = pd.read_parquet("./mi-kb/output/runs/<run>/final_entities.parquet")
relations = pd.read_parquet("./mi-kb/output/runs/<run>/final_relationships.parquet")

G = nx.from_pandas_edgelist(
    relations,
    source="source",
    target="target",
    edge_attr=["weight", "description", "type"],
)
for _, e in entities.iterrows():
    if e["name"] in G:
        G.nodes[e["name"]].update({
            "type": e["type"],
            "description": e["description"],
            "community": e.get("community", "?"),
        })

# Ahora usa cualquier librería: pyvis, ipycytoscape, graphviz, etc.

Siguiente paso

• Trazar consultas — para entender qué entidades se recuperan en cada consulta.
• Comunidades y Leiden — qué significan los colores.
• Quickstart KB — para generar un grafo y verlo.
